Gaine extérieure électrique : choisir la bonne gaine pour l’apparente et l’enterrée
La pose d’une gaine extérieure électrique répond à des exigences strictes de la norme NF C 15-100 pour garantir sécurité et durabilité face aux intempéries, aux UV et aux chocs mécaniques. Que vous envisagiez une installation apparente sur façade ou une pose enterrée pour alimenter un portail ou un éclairage de jardin, le choix du type de gaine, du diamètre et des accessoires conditionne la conformité et la pérennité de votre installation. Ce guide détaille les solutions adaptées à chaque configuration, les profondeurs réglementaires, les diamètres usuels et les étapes de mise en œuvre.
Arbre de décision rapide : apparente vs enterrée
Pose apparente extérieure sur façade, clôture ou poteau : privilégiez les gaines IRL ou IRO rigides traitées contre les UV. Fixez-les à l’aide de colliers adaptés et veillez à utiliser des boîtiers de dérivation présentant un indice de protection IP55 minimum et une résistance aux chocs IK appropriée au contexte.

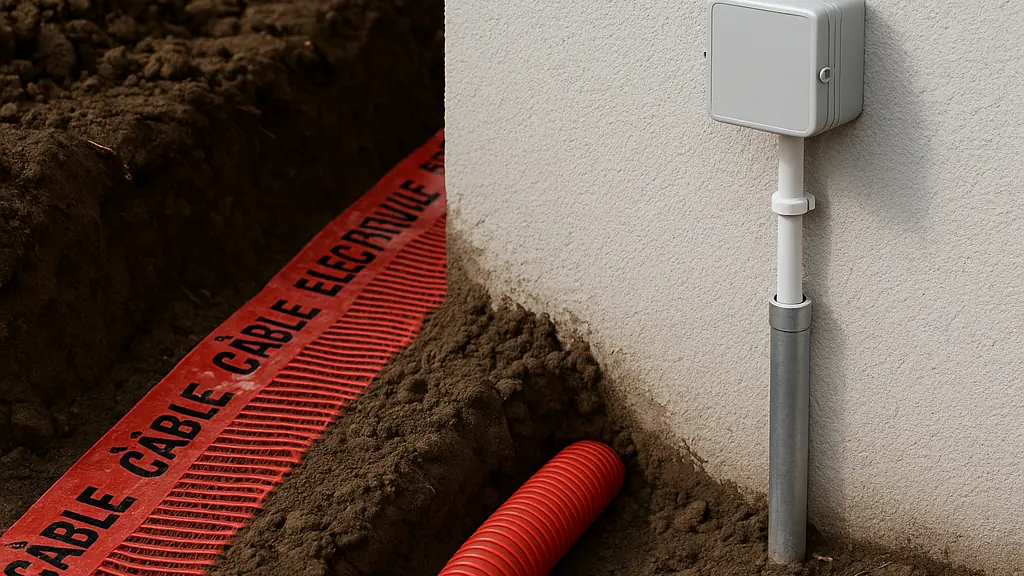

Remontée aéro-souterraine entre le sol et la façade : utilisez une goulotte ou une gaine en acier galvanisé avec protection IK10 pour résister aux chocs accidentels. La partie enterrée doit descendre à au moins 50 cm sous terre, tandis que la partie apparente doit remonter à 2 mètres de hauteur minimum pour éviter les dégradations.
Pose enterrée dans le jardin ou sous une allée : optez pour un fourreau TPC rouge spécifique au courant fort. Enfouissez-le à une profondeur minimale de 50 à 65 cm en zone piétonne ou sous terre nue, et 85 cm sous une voie carrossable. Placez systématiquement un grillage avertisseur rouge 20 à 30 cm au-dessus du fourreau pour signaler la présence de câbles électriques lors de futurs travaux.
Les types de gaines extérieures : usages, forces et limites
Gaines IRL et IRO rigides lisses : ces gaines en PVC rigide s’imposent pour les installations apparentes en extérieur. Elles résistent aux UV, supportent les écarts de température et se fixent facilement par colliers. Leur surface lisse facilite le passage des câbles. Associez-les toujours à des boîtiers de dérivation IP55 minimum, voire IP65 en milieu très exposé, avec un indice IK adapté aux risques de chocs mécaniques.
Fourreaux TPC rouges annelés en PEHD : spécialement conçus pour les poses enterrées de courant fort, ces tubes présentent une structure annelée qui leur confère résistance mécanique et souplesse. La couleur rouge respecte le code normalisé pour l’électricité, tandis que le vert identifie les réseaux de télécommunication. Leur conception intègre généralement un tire-fil pour simplifier le passage ultérieur des câbles.
Gaines ICTA : principalement destinées aux installations encastrées ou intérieures, elles peuvent exceptionnellement être utilisées en extérieur si elles bénéficient d’une protection UV renforcée et restent à l’abri des chocs directs. Cette solution demeure marginale pour l’extérieur, où IRL/IRO et TPC s’avèrent plus adaptés.
Tableau comparatif
| Contexte | Type de gaine conseillé | Diamètres usuels | Points clés norme/pose |
|---|---|---|---|
| Apparent façade/poteau | IRL/IRO rigide UV | 16–40 mm | Boîtiers IP55+/IK, colliers UV, étanchéité passages |
| Remontée sol-façade | Goulotte acier IK10 | Selon câbles | Hauteur ≥ 2 m apparent, ≥ 0,5 m enterré |
| Enterré piéton/terre | TPC rouge PEHD | 40–63 mm | Profondeur 50–65 cm, grillage avertisseur rouge |
| Enterré carrossable | TPC rouge PEHD renforcé | 63–90 mm | Profondeur 85 cm, lit et enrobage sable |
Si le tableau dépasse l’écran sur mobile, passez le téléphone à l’horizontal pour un meilleur confort de lecture.
Le choix du diamètre dépend du nombre et de la section des câbles. Pour les fourreaux TPC, les diamètres de 40, 50, 63 et 90 mm couvrent la majorité des besoins domestiques et tertiaires. Pour les gaines IRL/IRO, les diamètres de 16 à 40 mm suffisent généralement. Respectez systématiquement un taux de remplissage inférieur ou égal à un tiers de la section intérieure pour faciliter le tirage et préserver une réserve en cas d’ajout futur de circuits.
Profondeur, rayons de courbure et accessoires indispensables
Profondeurs réglementaires : enfouissez les fourreaux TPC à 50-65 cm de profondeur minimum sous une zone piétonne ou de la terre nue. Sous une voie carrossable ou une allée supportant le passage de véhicules, atteignez 85 cm pour éviter tout risque d’écrasement. Ces profondeurs se mesurent depuis la génératrice supérieure du fourreau jusqu’à la surface finie du sol.
Rayons de courbure : évitez les coudes serrés qui compliquent le tirage des câbles et risquent de les endommager. Privilégiez des courbes larges et progressives, ou utilisez des manchons coudés spécifiques lorsque la configuration l’impose. Un rayon de courbure généreux facilite également les interventions ultérieures.
Accessoires indispensables : le grillage avertisseur rouge signale la présence de câbles électriques enterrés. Disposez-le 20 à 30 cm au-dessus du fourreau dans la tranchée. Prévoyez du sable fin pour le lit de pose et l’enrobage du fourreau afin d’éviter tout contact avec des pierres susceptibles de le percer. Utilisez des boîtes de dérivation IP55 minimum avec joints et presse-étoupes pour garantir l’étanchéité. En pose apparente, fixez les gaines avec des colliers traités UV et assurez l’étanchéité de chaque passage en façade par des joints ou des traversées spécifiques.
Pas-à-pas synthétique : enterrée et apparente
Installation enterrée : tracez le cheminement en évitant les zones de plantation profonde. Creusez une tranchée de largeur suffisante (30 à 40 cm) et respectez les profondeurs indiquées. Préparez un lit de pose en sable fin de 10 cm d’épaisseur. Déroulez le fourreau TPC rouge en évitant les torsions et les coudes brusques. Passez un tire-fil si nécessaire avant de reboucher. Vérifiez les rayons de courbure aux changements de direction. Enrobez le fourreau de sable sur 10 cm, puis déroulez le grillage avertisseur rouge. Comblez la tranchée avec de la terre exempte de cailloux et compactez progressivement.
Installation apparente : tracez l’itinéraire le plus court en restant discret. Percez et chevillez les supports de fixation aux emplacements prévus. Coupez les gaines IRL ou IRO aux dimensions exactes et assemblez-les par emboîtement ou collage selon le modèle. Fixez-les avec des colliers traités UV tous les 60 à 80 cm et à chaque changement de direction. Installez les boîtes de dérivation IP55 ou IP65 avec joints d’étanchéité. Passez les câbles en tirant progressivement, sans forcer. Identifiez chaque circuit par étiquetage pour faciliter les interventions futures.
FAQ : questions fréquentes sur les gaines extérieures électriques
Quelle gaine pour l’extérieur apparent ?
Utilisez des gaines IRL ou IRO rigides traitées contre les UV. Associez-les à des boîtiers de dérivation IP55 minimum, voire IP65 en zone très exposée, avec une résistance aux chocs IK adaptée au risque d’impact mécanique. Ces gaines se fixent par colliers et garantissent la protection des câbles contre les intempéries.
Quelle gaine pour l’enterré et quelle profondeur ?
Optez pour un fourreau TPC rouge en PEHD, spécifique au courant fort. Enfouissez-le à 50-65 cm de profondeur sous une zone piétonne ou de la terre nue, et à 85 cm sous une voie carrossable. Placez systématiquement un grillage avertisseur rouge 20 à 30 cm au-dessus du fourreau pour signaler la présence de l’installation électrique.
Quel diamètre choisir ?
Pour les fourreaux TPC enterrés, les diamètres de 40, 50, 63 et 90 mm couvrent les besoins courants. Pour les gaines IRL/IRO apparentes, privilégiez des diamètres de 16 à 40 mm. Respectez toujours un taux de remplissage inférieur ou égal à un tiers de la section intérieure pour faciliter le tirage et conserver une réserve pour d’éventuels ajouts.
Comment protéger la remontée du sol à la façade ?
Installez une goulotte en acier galvanisé avec protection IK10 pour résister aux chocs. La partie enterrée doit descendre à au moins 50 cm sous terre, tandis que la partie apparente doit remonter à 2 mètres de hauteur minimum. Cette configuration protège efficacement la transition entre pose enterrée et pose apparente, zone particulièrement vulnérable.
Peut-on mélanger courants forts et courants faibles ?
Non, la norme impose des fourreaux distincts pour les courants forts et les courants faibles. Utilisez un fourreau TPC rouge pour l’électricité et un fourreau TPC vert pour les télécommunications. Cette séparation évite les perturbations électromagnétiques et facilite les interventions en garantissant la sécurité.
Gaine extérieure électrique : quel choix dans votre cas ?
Borne d’éclairage de jardin : creusez une tranchée de 50 à 65 cm de profondeur, posez un fourreau TPC rouge de 40 ou 50 mm selon le nombre de circuits, installez le grillage avertisseur et prévoyez une remontée en goulotte IK10 ou en IRL rigide jusqu’à la borne.
Portail motorisé : utilisez un TPC rouge de 50 ou 63 mm enterré à 50-65 cm sous la pelouse, 85 cm sous l’allée carrossable. Prévoyez un tire-fil et une remontée protégée jusqu’au boîtier de commande avec boîte de dérivation IP65 pour résister aux projections d’eau.
Alimentation d’un abri de jardin : tracez le cheminement le plus court, posez un TPC rouge de 50 ou 63 mm à 50-65 cm de profondeur, installez le grillage avertisseur et remontez en gaine IRL/IRO apparente avec boîtier IP55 à l’entrée de l’abri.
Ligne en façade pour climatisation ou borne de recharge : fixez une gaine IRL ou IRO rigide de 25 à 32 mm avec colliers UV tous les 60 cm, utilisez des boîtes IP55 aux dérivations et assurez l’étanchéité de chaque passage de câble en façade par joint ou traversée étanche.
Dans tous les cas, consultez la norme NF C 15-100 pour les spécificités liées à votre installation et faites appel à un électricien qualifié si vous avez le moindre doute sur la conformité ou la sécurité de votre projet.
